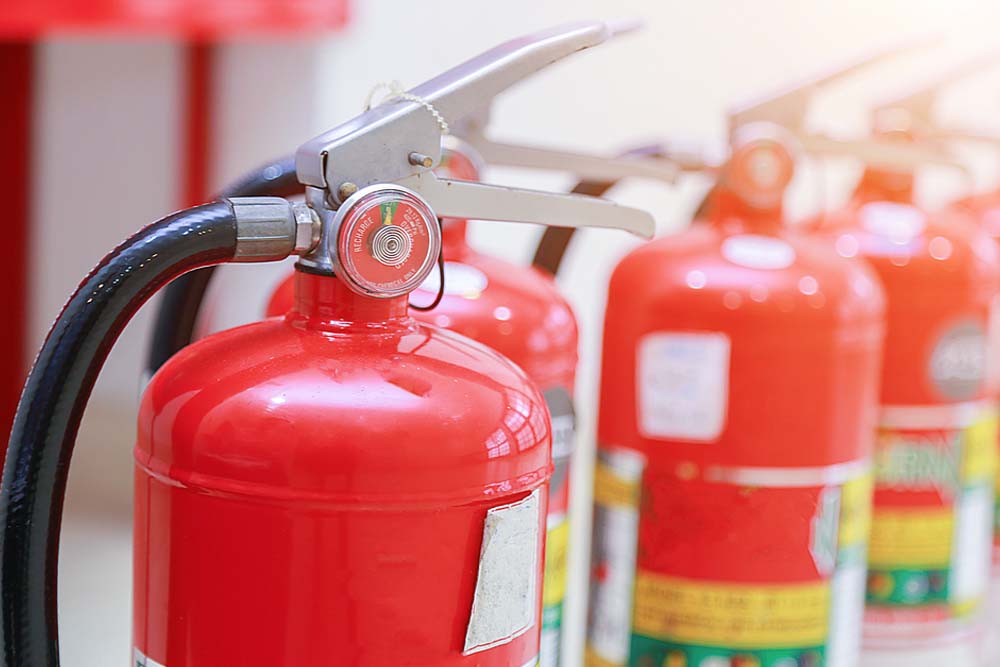

SISTEMA DE EXTINTORES PORTÁTILES

Aparato que contiene un agente extintor que puede ser proyectado y dirigido sobre un fuego por la acción de una presión interna, obtenida por una compresión previa permanente, por una reacción química o por la liberación de un gas auxiliar.

En función del tipo de fuego a extinguir se instalarán diferentes tipos de extintor:

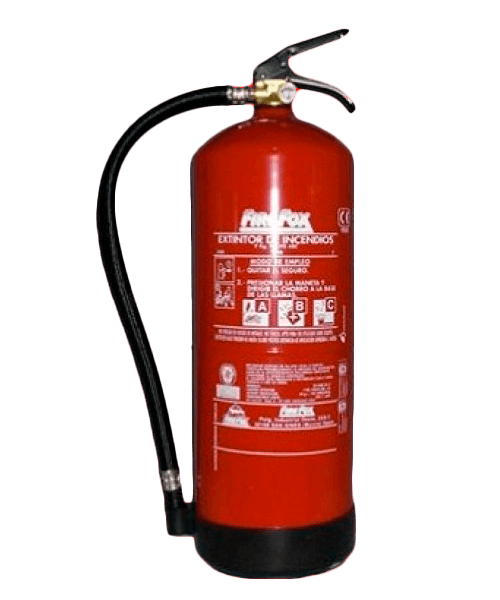

Extintores de polvo ABC: Disponibles con cargas de; 1 Kg, 3 Kg, 6 Kg, 9 Kg, 25 Kg (carro) y 50 Kg (carro).

Indicado para fuegos complejos provocados por sólidos, líquidos y gases. Su eficacia ABC es válida para fuegos:

Tipo A: Fuego de materiales sólidos, principalmente de tipo orgánico. La combustión se realiza produciendo brasas. Madera, papel, cartón, tejidos…
Tipo B: Fuegos de líquidos o solidos que con el calor pasan a estado líquido. Alquitrán, gasolina, aceites, grasas.
Tipo C: Fuegos de gases. Acetileno, butano, propano, gas ciudad…

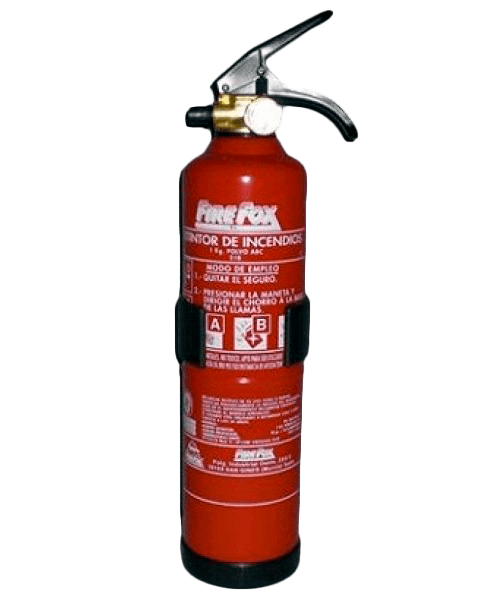

Extintor 1Kg Polvo

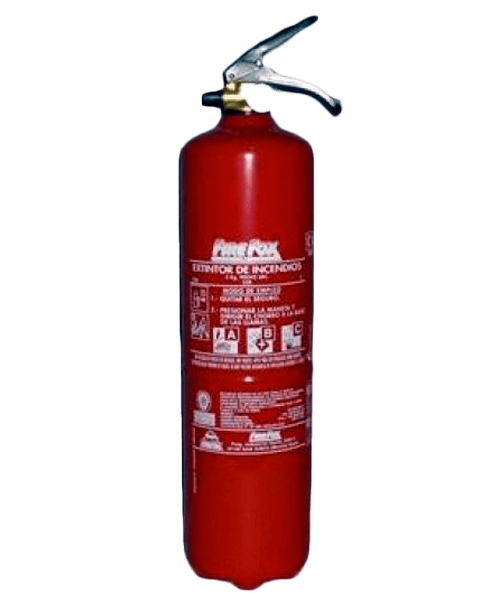

Extintor 3Kg Polvo

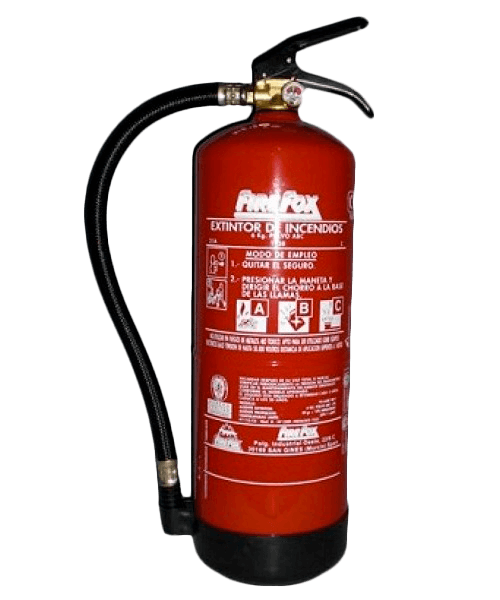

Extintor 6Kg Polvo
Extintor 9Kg Polvo
Extintor 25Kg Polvo

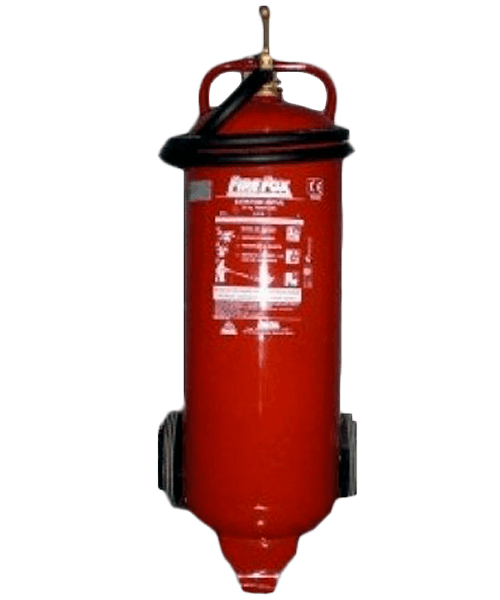

Extintor 50Kg Polvo

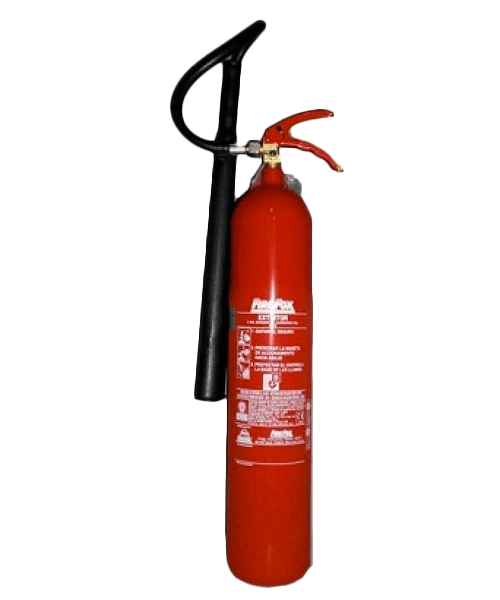

Extintores de CO2: Disponibles con cargas de 2 Kg y 5 Kg.

Indicados para los incendios provocados por líquidos o grasas inflamables. Estos extintores de incendios liberan CO2 y de esta forma eliminan el oxígeno del incendio haciendo que este se apague.

La eficacia de los extintores CO2 es válida para fuegos:

Tipo A: Fuego de materiales sólidos, principalmente de tipo orgánico. La combustión se realiza produciendo brasas. Madera, papel, cartón, tejidos…
Tipo B: Fuegos de líquidos o solidos que con el calor pasan a estado líquido. Alquitrán, gasolina, aceites, grasas.
Tipo C: Fuegos de gases. Acetileno, butano, propano, gas ciudad…

Extintor 2Kg CO2
Extintor 5Kg CO2

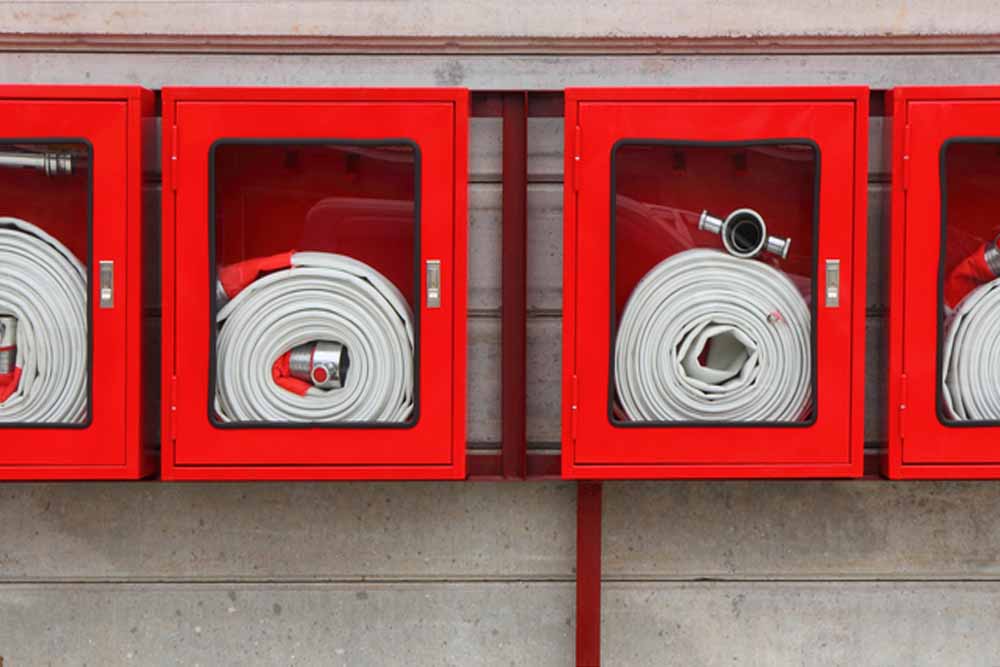

SISTEMA DE BOCAS DE INCENDIO EQUIPADAS (BIE)

Este tipo de sistemas tienen como finalidad las siguientes funciones principales:

  • Suministro de agua a las mangueras o monitores conectados a ellos, para la extinción manual de incendios, a las naves o edificios afectados por el fuego.
  • Abastecimiento de agua a vehículos auto-bomba de los Servicios Públicos de Extinción de Incendios.

Los clasificamos según:

  • Dimensión y tamaño: que definen su capacidad de proyección de agua.

La Regla Técnica para las Instalaciones de Columna de Hidrantes al Exterior de los Edificios R.T.2., considera únicamente en esta regla aquellos hidrantes cuyo diámetro nominal de la columna sea igual o superior a Ø100mm, con salidas mínimas de Ø70mm. Excepcionalmente podrán utilizarse columnas de diámetro inferior en caso de que solo se precise una salida.

  • Por su construcción: pueden ser de columna seca o húmeda.
  • Por su implantación: pueden ser de superficie o de arqueta.

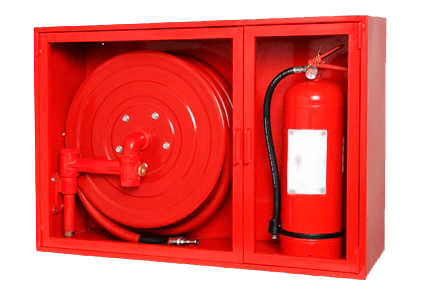

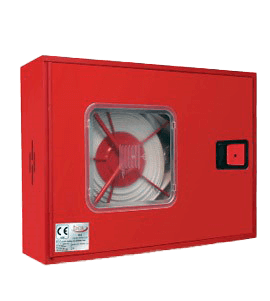

Conjunto de elementos necesarios para transportar y proyectar agua desde un punto fijo de una red de abastecimiento de agua hasta el lugar del incendio, compuesto como mínimo por válvula, manguera y lanza.

Distinguimos dos tipos:

  • Boca de Incendio equipada Ø25mm: Su principal característica es que su manguera es semirrígida (conserva una sección relativamente circular, tanto si está sometida o no a presión interior), lo que posibilita su funcionamiento sin proceder previamente a su extensión total, ya que puede circular el agua por su interior hallándose parcialmente recogida sobre su soporte.
  • Boca de Incendio equipada Ø45mm: Su principal característica es que su manguera es flexible y plana (adopta forma cilíndrica cuando está sometida a presión), lo que hace necesario su total extensión antes de abrir la válvula de paso de agua.

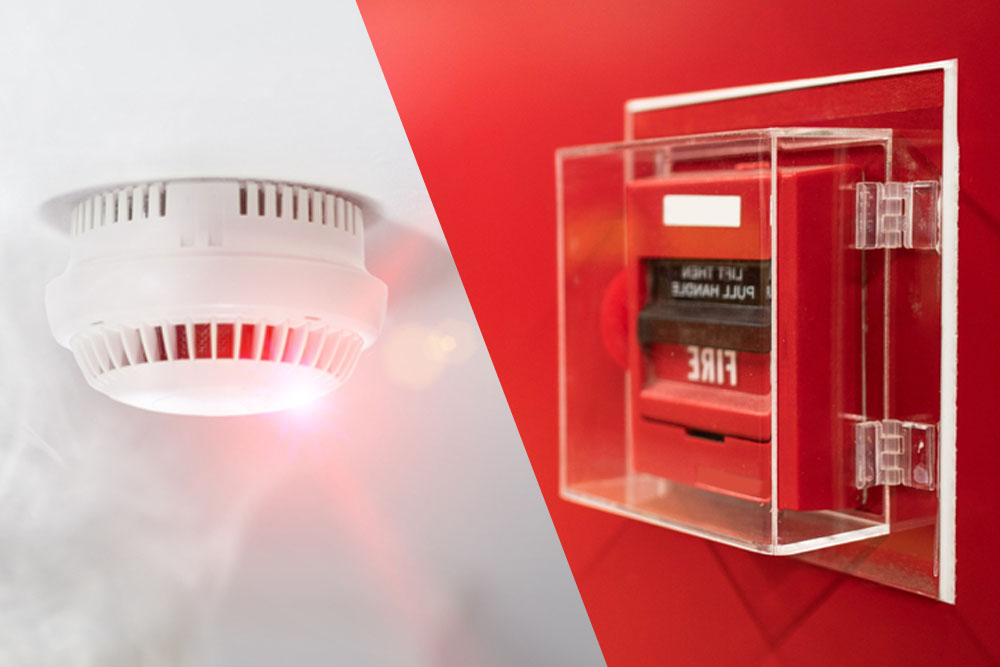

SISTEMA AUTOMÁTICO DE DETECCIÓN Y ALARMA DE INCENDIO

Es aquel que descubre y señala inmediatamente, sin intervención humana, los incendios en su estado inicial y tiene por objetivo el señalar lo más pronto posible, el inicio de un incendio, evitando desencadenar falsas alarmas, a fin de permitir la puesta en marcha de las medidas adecuadas para la lucha contra el fuego.

Existen tres sistemas diferentes de detección:

  • Sistema de detección Convencional:

Este sistema está basado en el tratamiento de las alarmas por zonas.

La superficie a proteger se divide en zonas, asociando a cada una de ellas un determinado número de detectores y/o pulsadores. Al activarse un detector y/o pulsador de una zona debe poder identificarse fácilmente en la central en que se encuentra.

  • Sistema de detección Analógico:

Se denominan así cuando la información proporcionada por los detectores (sensores) a la central es una valoración porcentual, es decir, analógica de las condiciones de humo o temperatura reales del ambiente protegido en función del tiempo, presentada de una forma clara y fácilmente inteligible.

Este sistema posibilita que desde la central de incendios se pueda acceder a cualquier equipo, sensor o módulo y visualizar a través del display de la central la concentración de humos o temperatura del ambiente que hay en un momento o lugar.

  • Sistema de detección Algorítmico:

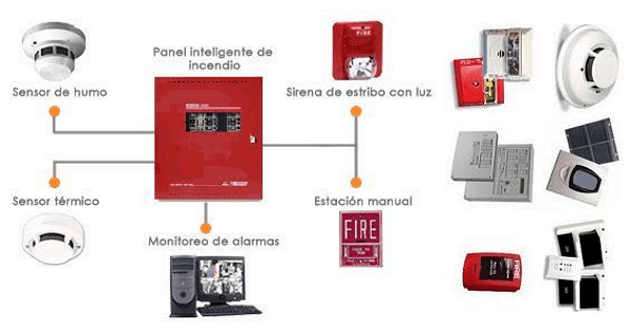

Están compuestas básicamente por: Central de señalización y control; Detector/es de incendios; Dispositivo/os de alarma; Pulsador/es de alarma, entre otros.

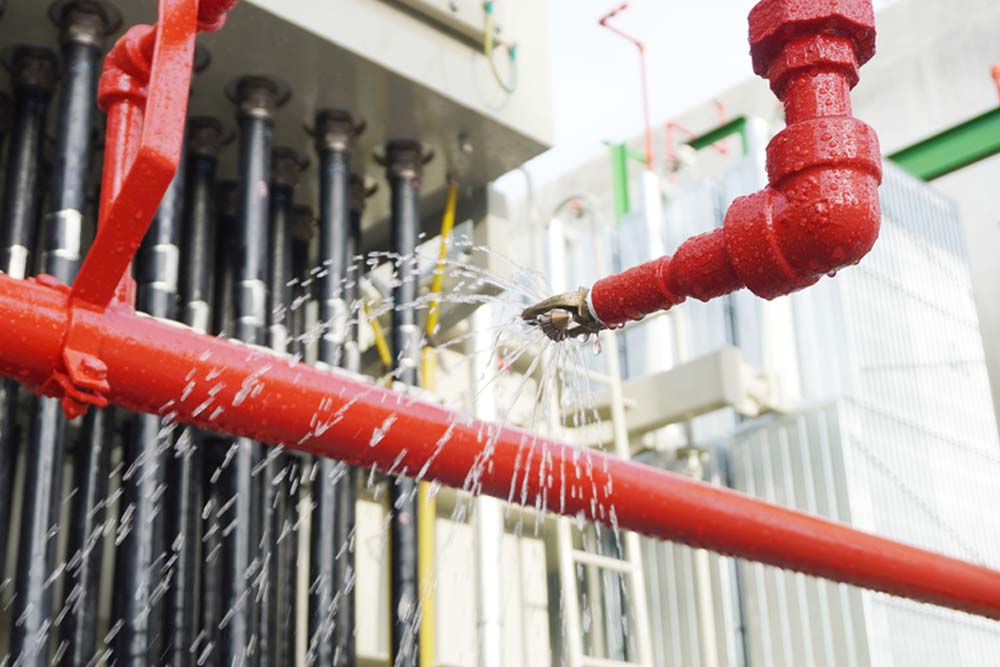

SISTEMA DE ROCIADORES

Los rociadores automáticos, son uno de los sistemas de extinción automático de incendios. Generalmente forman parte de un sistema contra incendio basado en una reserva de agua para el suministro del sistema y una red de tuberías de la cual son elementos terminales. Por lo general se activan al detectar los efectos de un incendio, como el aumento de temperatura asociado al fuego, o el humo generado por la combustión, distinguimos.

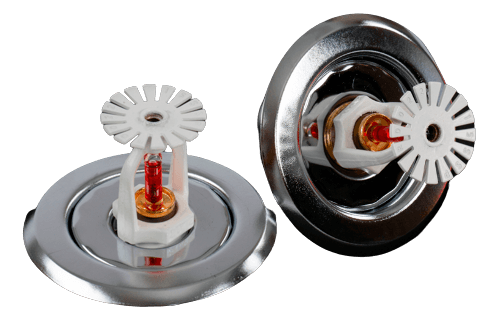

– Rociador o Sprinkler. Válvula de agua, que utilizando el agua como agente extintor, lo descargan automáticamente sobre el punto de incendiado, sin intervención humana y en la cantidad suficiente para extinguirlo o para impedir su propagación. Distinguimos varios tipos:
o Modelo convencional.
o Modelo decorativo.
o Modelo de pared.
o Modelo seco.
o Pulverizadores.
– Válvula de control y alarma. Conjunto de accesorios y válvulas hidráulicas que conectado a la línea de tubería colectora principal, controla la descarga de agua y transmite la alarma.
– Líneas de tuberías. Son las conducciones del agua del sistema, que discurren desde la válvula de control y alarma hasta las cabezas rociadoras.
– Abastecimiento de agua. Conjunto de fuentes de agua, equipos de impulsión y red general destinados a asegurar el caudal y la presión de agua.

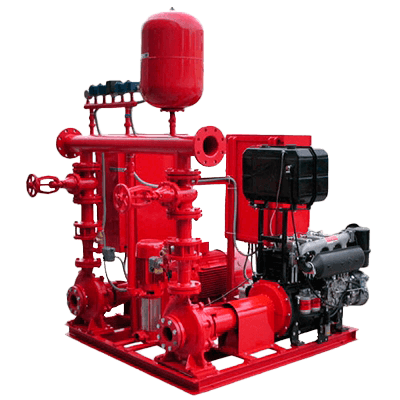

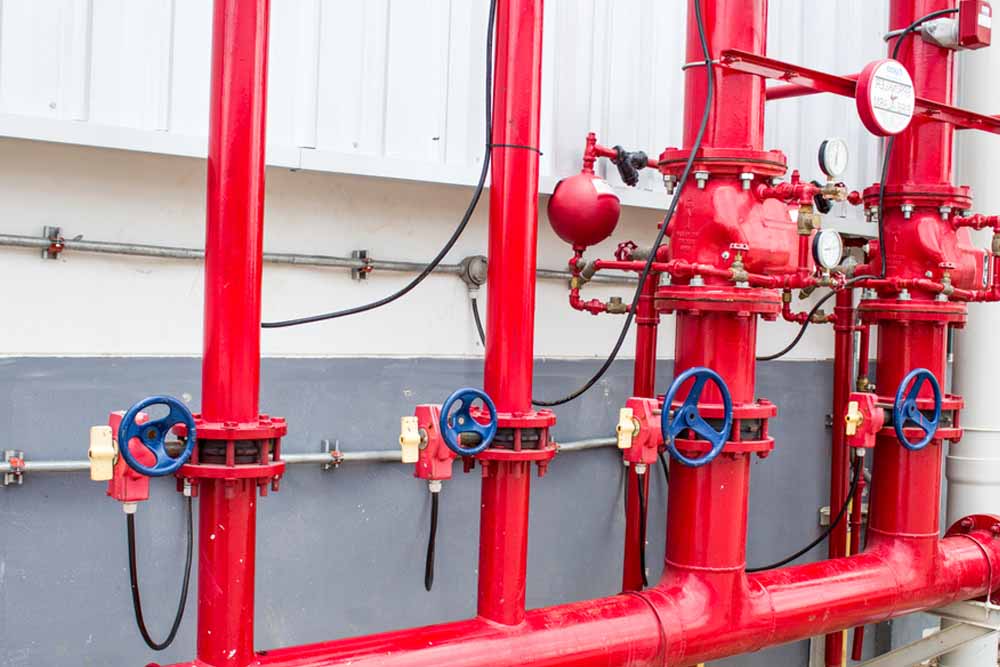

SISTEMA DE ABASTECIMIENTO DE AGUA CONTRAINCENDIOS

Es vital para cualquier sistema de extinción de incendios mediante agua, el disponer de un suministro permanente y seguro con presión y capacidad suficiente.

Se considera abastecimiento de agua al conjunto o adición de una reserva o fuente de agua, más el suministro de una presión suficiente que puedan requerir los sistemas de extinción. En resumen conjunto de:

  • Una o varias fuentes de alimentación.
  • Una o varios sistemas de impulsión.
  • Una red general de incendios.

La reserva o fuente de agua puede proceder de un suministro natural o artificial. La presión puede alcanzarse por medios naturales, como desnivel o gravedad o bien por artificiales como grupos de bombeo o depósitos de presión con cámaras de aire.

El abastecimiento debe cumplir tres requisitos básicos que son:

  • Presión.
  • Caudal.
  • Reserva de agua o tiempo de autonomía.

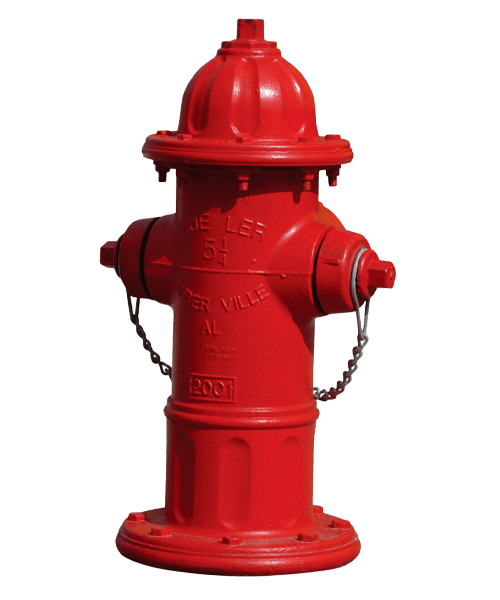

SISTEMA DE HIDRANTES

Este tipo de sistemas tienen como finalidad las siguientes funciones principales:

  • Suministro de agua a las mangueras o monitores conectados a ellos, para la extinción manual de incendios, a las naves o edificios afectados por el fuego.
  • Abastecimiento de agua a vehículos auto-bomba de los Servicios Públicos de Extinción de Incendios.

Los clasificamos según:

  • Dimensión y tamaño: que definen su capacidad de proyección de agua.

La Regla Técnica para las Instalaciones de Columna de Hidrantes al Exterior de los Edificios R.T.2., considera únicamente en esta regla aquellos hidrantes cuyo diámetro nominal de la columna sea igual o superior a Ø100mm, con salidas mínimas de Ø70mm. Excepcionalmente podrán utilizarse columnas de diámetro inferior en caso de que solo se precise una salida.

  • Por su construcción: pueden ser de columna seca o húmeda.
  • Por su implantación: pueden ser de superficie o de arqueta.

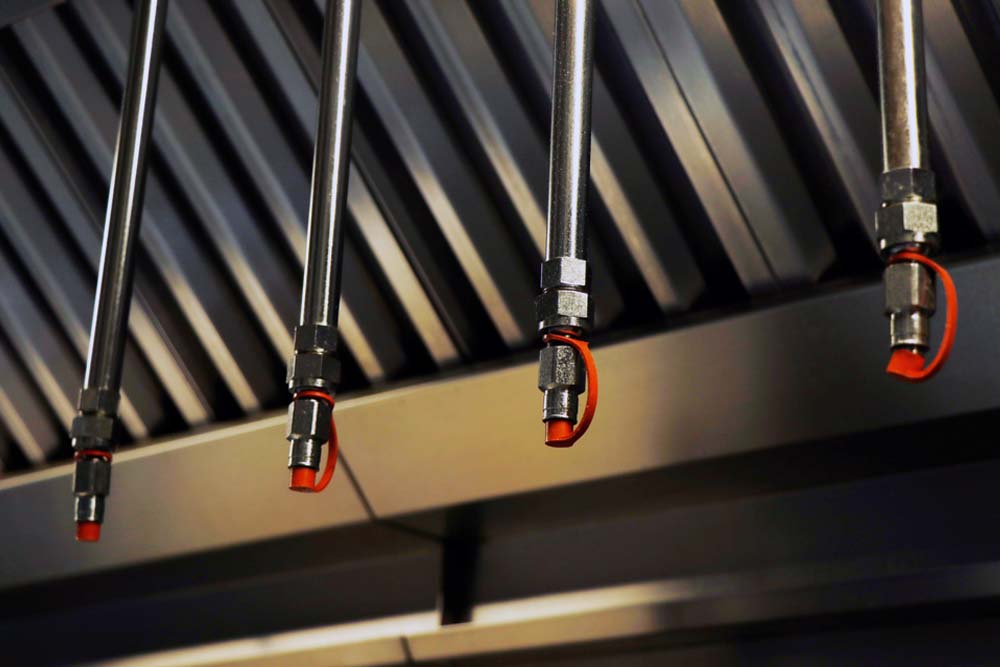

SISTEMA DE EXTINCIÓN DE CAMPANAS INDUSTRIALES

Disponemos de sistemas automáticos de detección y extinción de incendios para cocinas industriales. Se trata de sistemas que cumplen las disposiciones técnicas conforme a normativa vigente (RD 513/2017 “Ripci”, CTE-SI 4 y sus recomendaciones basadas en Tecnifuego-Aespi, protegiendo la instalación en tres niveles (Fogones/planchas + Plenum + Extracción), incluyendo los siguientes elementos al sistema:

  • Central de control y maniobra (con incorporación de relé para corte automático de gas)
  • Sistema de detección automática
  • Sistema de extinción automática, mediante solución extintora idónea para fuegos tipo [F] Aceites, tipo [A] Brasas y tipo [B] líquidos.
  • Pulsador de disparo manual
  • Avisos a través de sirena óptico-acústica
  • Canalizaciones sanitarias en acero inoxidable.



1.- Criterios normativos para solución de extinción en cocinas

2.- CTE-DB-SI | Seguridad en caso de incendios

3.- Requisitos mínimos en sistemas de extinción de cocinas –TECNIFUEGO-AESPI

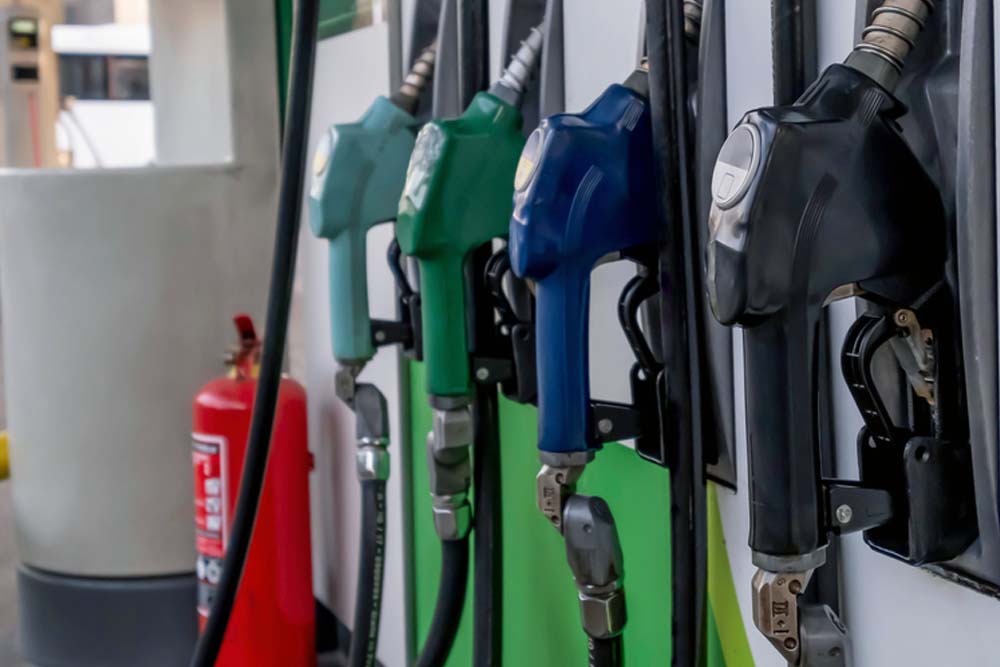

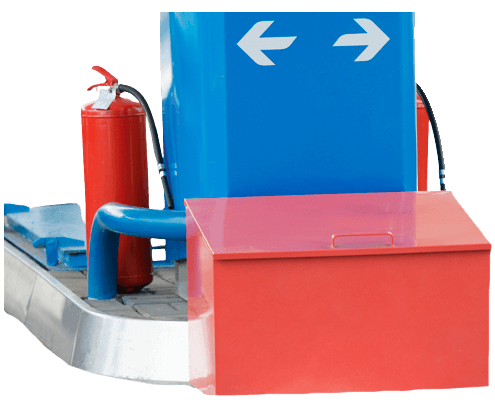

SISTEMA DE EXTINCIÓN MANUAL Y AUTOMÁTICO EN GASOLINERAS

Sistema automático de extinción diseñado para estaciones de servicio atendidas y desatendidas a base de agente limpio AFFF (ESPUMÓGENO).

El equipo consta de un recipiente de acero (marcado CE) de capacidad 25 o 50 litros con plastificado interior y  tuberías canalizadoras permanentemente presurizadas con sprinkler o termocable para poder garantizar una respuesta automática e instantánea en caso de un incendio. El sistema incluye también ambas canalización con rociadores para realizar un disparo manual de la extinción.

El sistema, va equipado con un manómetro de escala 1-25 BAR, presurizado a 15 BARES, para verificar el estado de presurización.

El sistema es autónomo, sin necesidad de fluido eléctrico para su funcionamiento y quedando activado las 24h del día con o sin personal, ya que muchos de los incendios son producidos fuera de horario laboral.

Los componentes del sistema son totalmente inocuos en presencia humana y su contaminación medioambiental es nula por utilizarse como materias primas nitrógeno, agua y espuma biodegradable con Ph neutro.
 Es un sistema de bajo coste que requiere una instalación muy simple.
